Russisches Reflexklystron / Klistron K-113GE, russisch Клистрон К-113ГЭ.
Das Klystron K-113GE arbeitet im Mikrowellenbereich, in Funkgeräten für verschiedene Zwecke verwendet.
Klystron K-113GE, К-113ГЭ


russian klystron, type K-113GE, К-113ГЭ.
Technical datas below.

K-113GE, К-113ГЭ

Technische Daten Klystron K-113GE, К-113ГЭ :

* Klystron / Klistron Elektronenröhre
* Technische Daten: Spezifikation YAI0.332.122 , 0.332.122 ТУ

Klystrons K-113GE

Technische Hauptdaten

Der Name des Profils, und Geräteparameter	Gültige Werte in Betrieb sind
	mindestens	nominal	nicht mehr
1. Heizspannung, V	6,0 In	6,3	6.6 Im
2. Die Spannung des Resonators, V	345V	350V	355V
3. Reflektor Spannung negativ ist, in	50V	50V ... 350V *	350V
4. Der Widerstand Wertschöpfungskette des Reflektors, k			100 + 10%
5. VSWR Last		≤ 1,2	1,2
6. Umgebungstemperatur, ° C	-60	+ 25 ± ± 10	70
7. Körpertemperatur, ° C			130 +
8. Kühlluft zu Durchfluss, m / s gezwungen	3,5
9. Frequency Einschwingzeit, min			5
10. Heizstrom, A	0,5		1,3
11. Kathodenstrom, mA	10		50
12. Minimale Zeit, h	2000

* Der optimale Wert der Spannung.

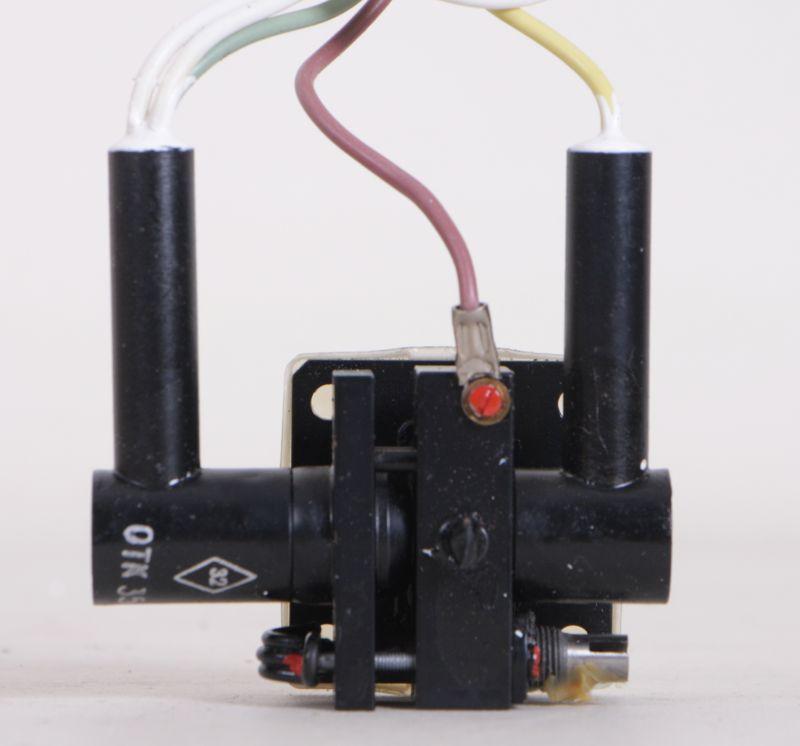

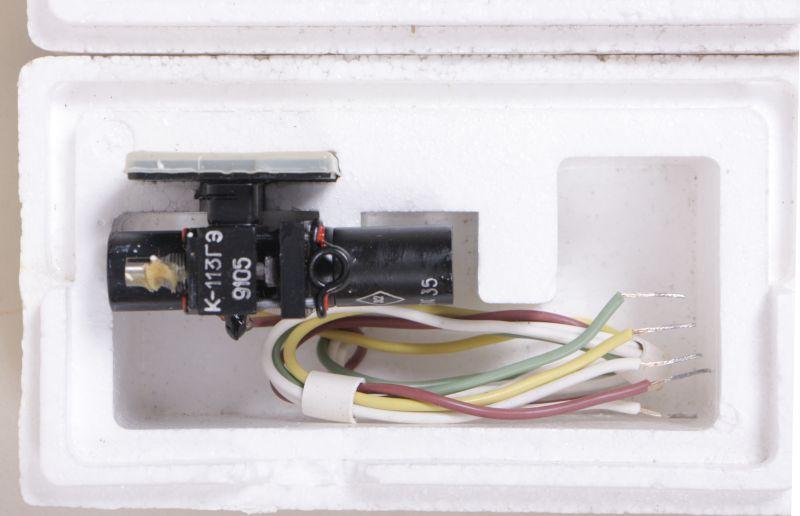

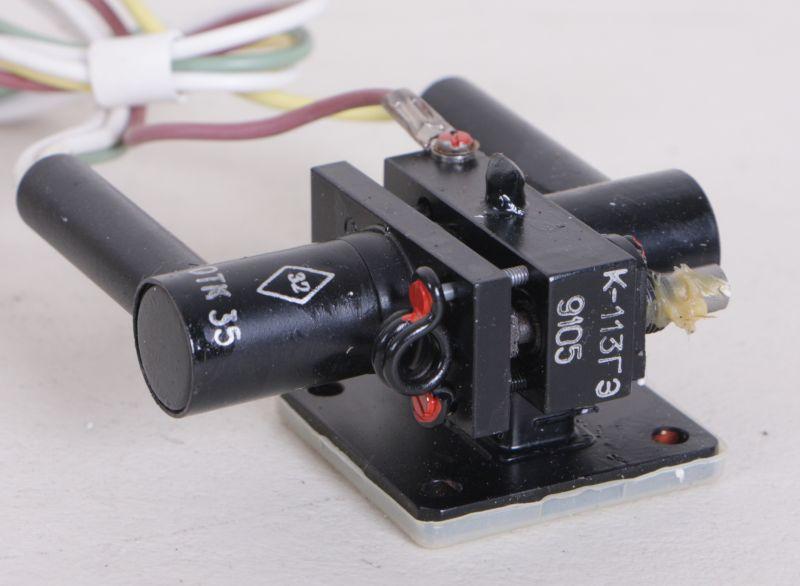

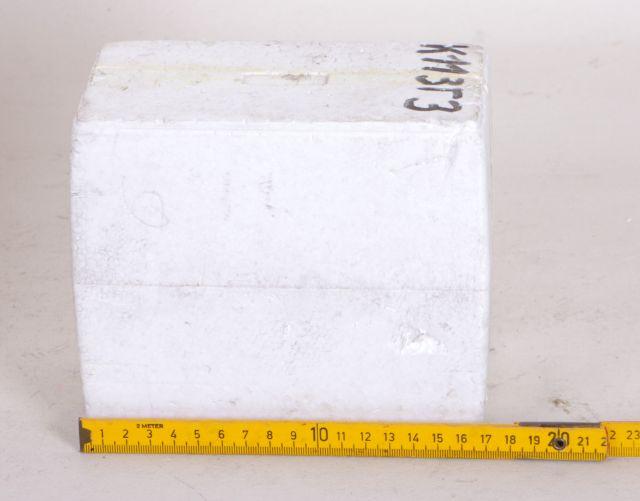

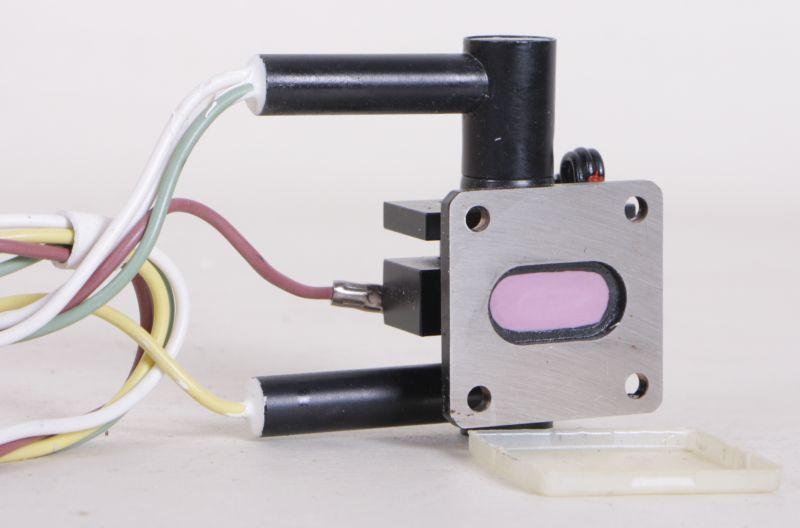

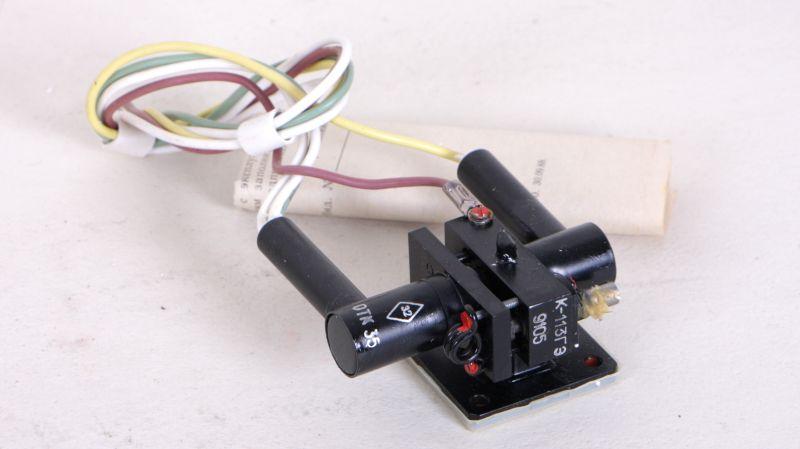

Bilder Klystron K-113GE, К-113ГЭ

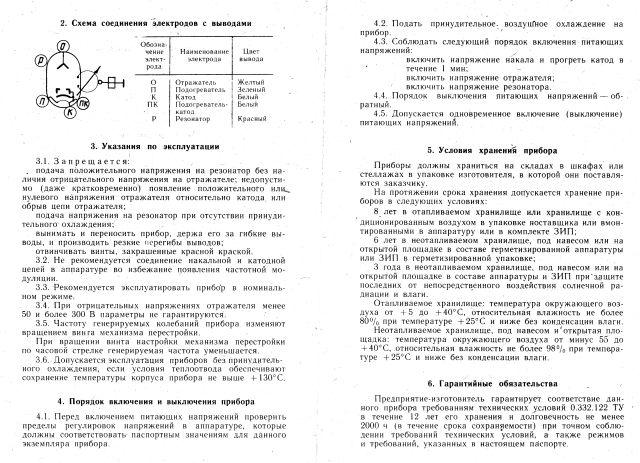

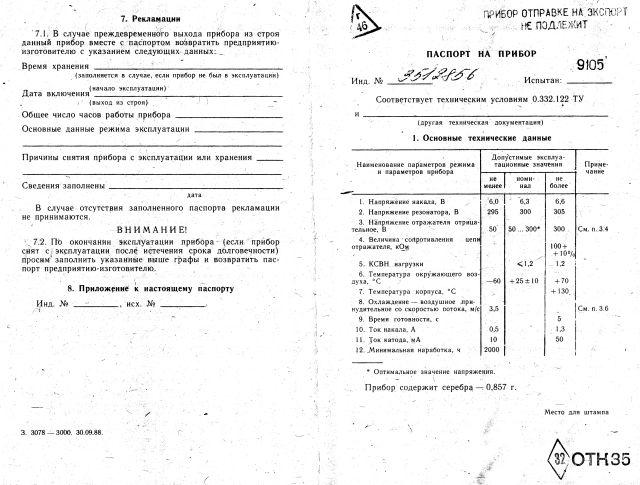

Datenblätter Klystron K-113GE, К-113ГЭ

Allgemeines zum Klystron:

Das Klystron / Klistron gehört zu den Laufzeitröhren.
Eine Laufzeitröhre ist eine Elektronenröhren zur Erzeugung oder -Verstärkung von Mikrowellen. Klystron finden also ihre Anwendung in der Hochfrequenztechnik.

Das Arbeitsprinzip des Klystrons beruht auf der Laufzeit von Elektronen.
Bei den Laufzeitröhren sind die Entladungssyteme so konstruiert, daß Laufzeiteffekte das Funktionieren der Röhre bewirken.
Zunächst wird eine homogene Elektronenströmung konstanter Geschwindigkeit erzeugt, deren Elektronen dann einem steuernden elektrischen HF-Feld ausgesetzt werden, in dem sie je nach Startphase beschleunigt oder verzögert werden.

Bei den Langzeitröhren unterscheidet man zwischen Triftröhren und Lauffeldröhren.
In der Praxis verwendete Laufzeitröhren sind Zweikammer- und Mehrkammerklystrons, Wanderfeldröhren Rückwärtswellenröhren und Magnetrons sowie gewisse Hybridformen wie Wanderfeldklystrons.

Das Zweikammerklystron ist eine Triftröhre, bei der die Elektronenströmung speziell ein hochfrequenter Elektronenstrahl ist, der durch ein nicht ausgezeichnetes magnetisches Längsfeld am Coulombschen Aufspreizen gehindert wird.

Das Mehrkammerklystron entsteht durch Anbringung ein oder mehrerer frei schwingender weiterer Resonatoren zwischen Eingangs- und Ausgangsresonator eines Zweikammerklystrons, dessen Laufraumgesamtlänge dann ein Vielfaches der Entfernung des ersten Phasenbrennpunktes ist.

Das Reflexklystron entsteht aus dem Zweikammerklystron, wenn man etwa im halben Laufraum einen reflektierende Elektrode anbringt. Dadurch kehren alle Elektronen um, die schnellen in größerer Entfernung vom Resonator als die langsamen. Beide Elektronensorten erreichen so auf dem Rückweg den Resonatorspalt zur gleichen Zeit. Reflexklystron dienen der Schwingungserzeugung.
