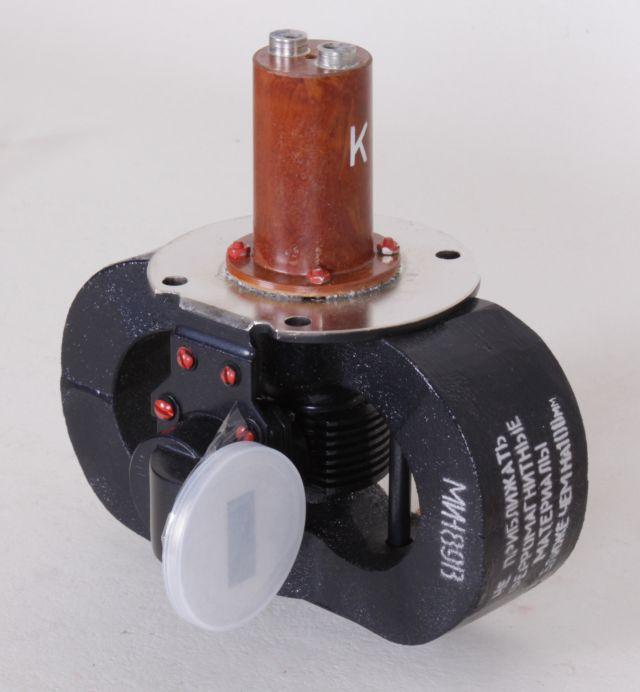

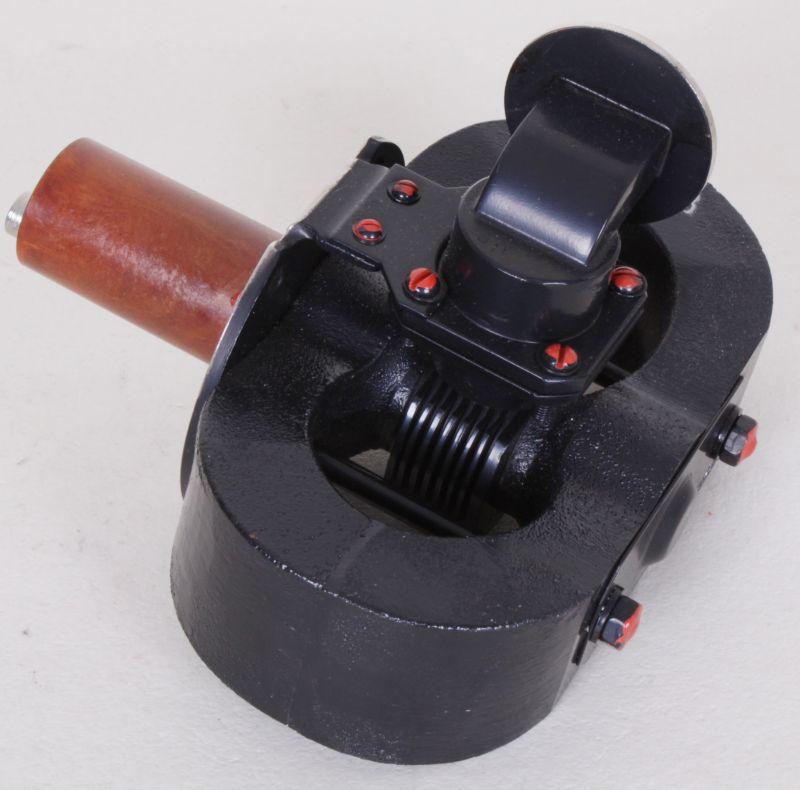

Magnetron, Impulsmagnetron MI-189V
Art.Nr.: roe-mag-0317z
russisches Magnetron, Impulsmagnetron MI-189V, russisch МИ-189В
Magnetron, Impulsmagnetron MI-189V
Russisches Magnetron, Impulsmagnetron MI-189V, russisch МИ-189В.
Das Magnetron MI-189V, russisch МИ-189В, für den Einsatz in Radargeräten.
russian magnetron, type MI-189V, МИ-189В
Technical datas below.
Die technischen Daten der Magnetrons MI-189A-D sind vermutlich äquivalent den Daten der Magnetrons MI-589A-D
Das Magnetron MI-189V, russisch МИ-189В, für den Einsatz in Radargeräten.
russian magnetron, type MI-189V, МИ-189В
Technical datas below.
Technische Daten Magnetron MI-189V, МИ-189В:
Die technischen Daten der Magnetrons MI-189A-D sind vermutlich äquivalent den Daten der Magnetrons MI-589A-D
Technische Daten Magnetron MI-189A-D, МИ-189А-Д:
| Range, GHz |
7,7-8,2 |
|
Ausgangsleistung Spitzenleistung, kW |
60 |
|
Heizspannung, V |
13-15 |
|
Heizstrom, A |
3,4-4,2 |
|
Pulsdauer, ms |
0,45-0,55 |
|
VSWR der Last |
1,5 |
|
Wellenleiterausgang, mm |
12,6 h28, 5 |
|
Warm-up-Zeit von der Kathode, min. |
2 |
|
Minimale Ansprechzeit, h |
500 |
|
Kühlung |
Umluft |
|
Gewicht, kg |
nicht mehr als 7,5 |
Datenblatt / Prüfprotokoll Magnetron MI-189V, МИ-189В:
