Magnetron, Impulsmagnetron MI-351-1

Russisches Magnetron, Impulsmagnetron MI-351-1, russisch МИ-351-1.

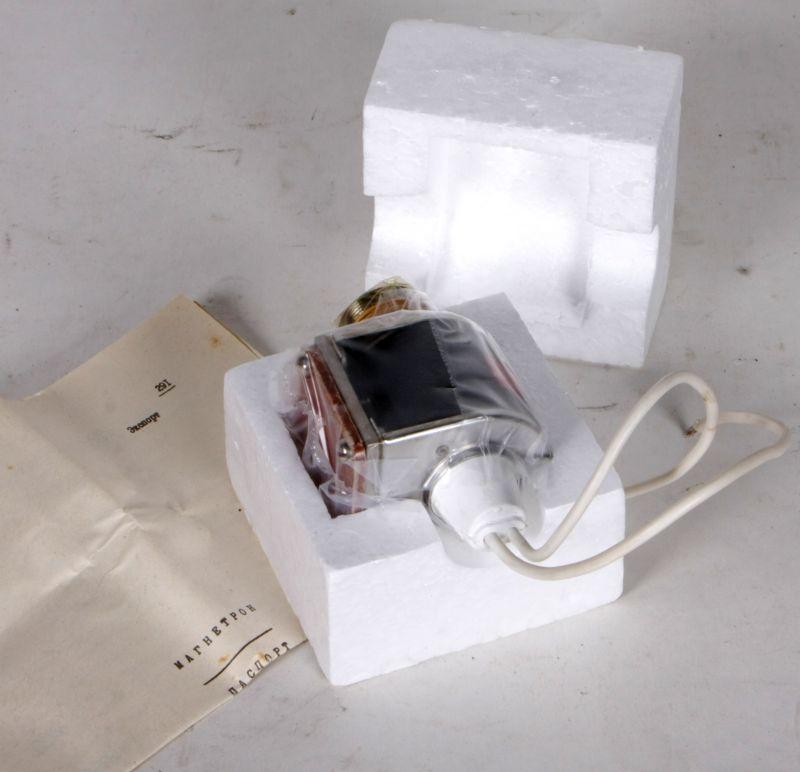

Das Magnetron MI-351-1, russisch МИ-351-1, für den Einsatz in Radargeräten.

Metallkeramisches, magnetisch abgeschirmtes Puls-Magnetron MI-351-1 mit einem Gewicht von nicht mehr als 0,5 kg, einer Ausgangsleistung von 1 kW und mit mechanischer Frequenz- Abstimmmung. Das Impulsmagnetron MI-351-1 mit einer Frequenz von 16,05-16,8 GHz hat eine Lebensdauer von mindestens 1000 Stunden .

Packaged metal-ceramic magneto shielded pulse magnetron MI-351-1 has the weight of not more than 0.5 kg, output power of 1 kW, the mechanical frequency tuning mechanism, life-span of not less than 1000 hours and the frequency of 16.05-16.8 GHz.

russian magnetron, type MI-351-1, МИ-351-1
Technical datas below.

Technische Daten Magnetron MI-351-1, МИ-351-1:

Main Parameters

Frequency, GHz	16,05-16,8
Peak Power Output, kW	1
Anode Voltage, kV	2,3-2,8
Cathode heating voltage, V	6,0-6,9

Electric characteristics

Anode Current, amps	1,5-2,25
Cathode heating current, amps	0,48-0,6
Setup time, s	60
Pulse Width, microseconds	0,1-0,5
Duty Cycle
VSWR, max	1,3

Mechanical characteristics

Lifetime, h	1000
Weight, Kg	0,5
Configuration	packaged, magnetic shielded, metal-ceramic
