Magnetron, Impulsmagnetron MI-351B

Russisches Magnetron, Impulsmagnetron MI-351B, russisch МИ-351Б.

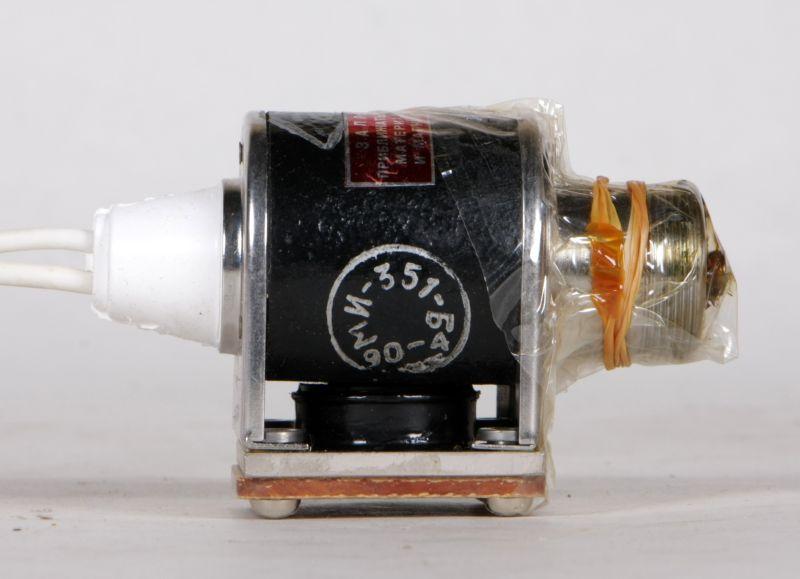

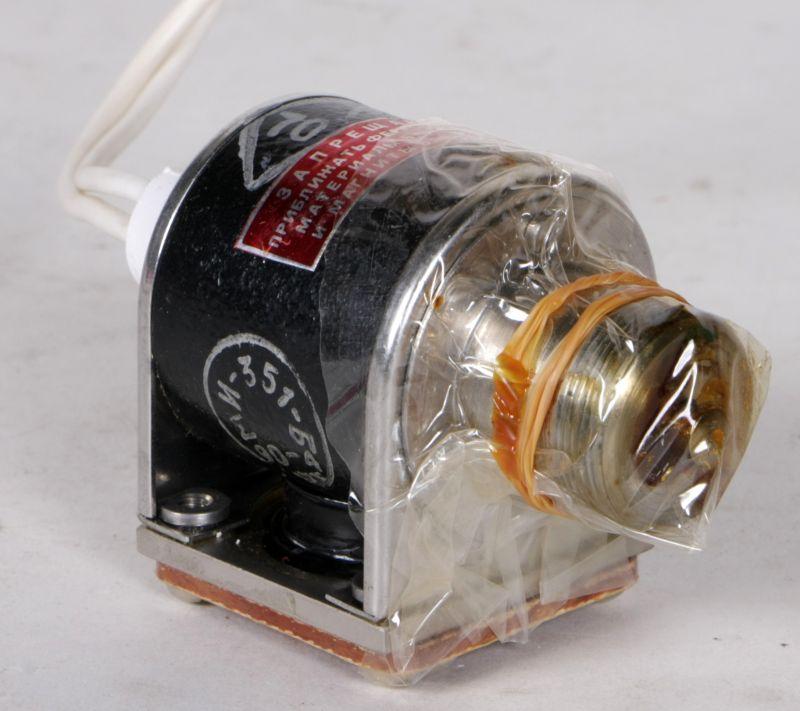

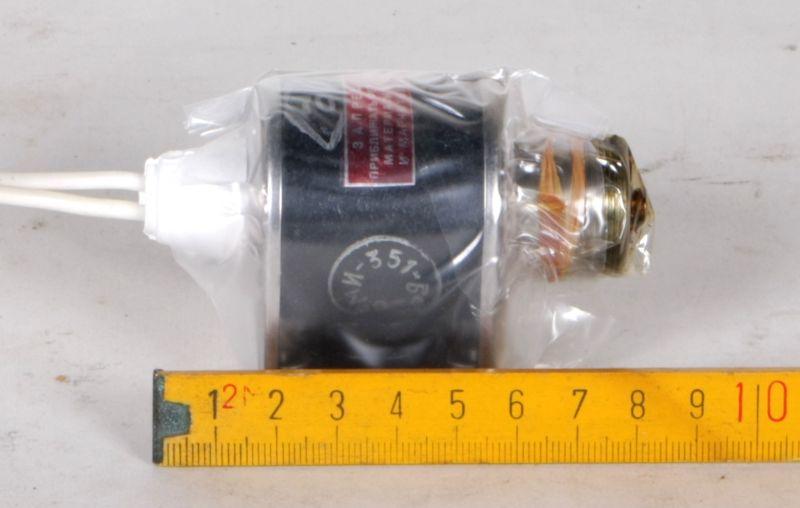

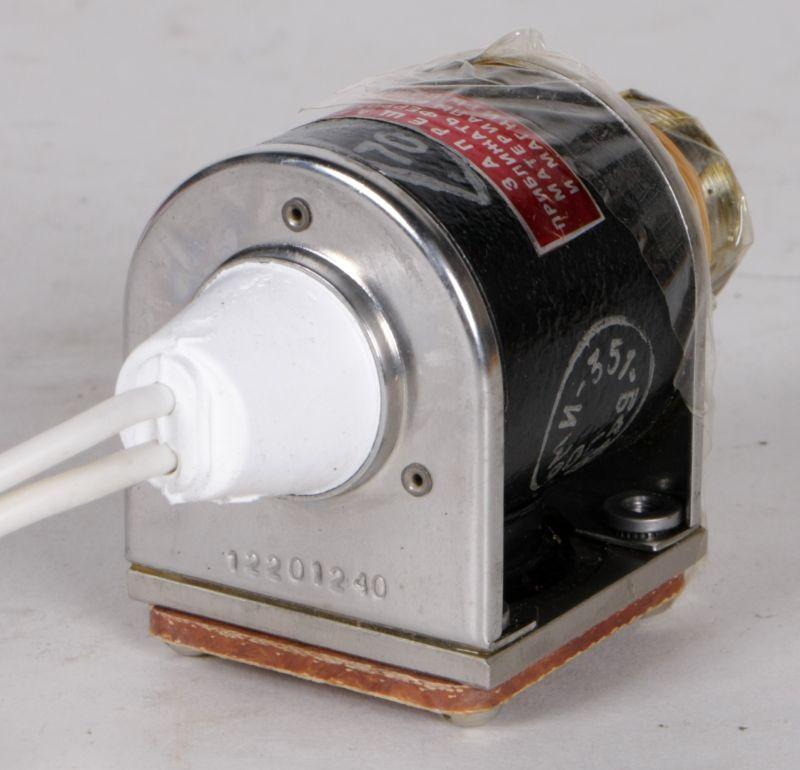

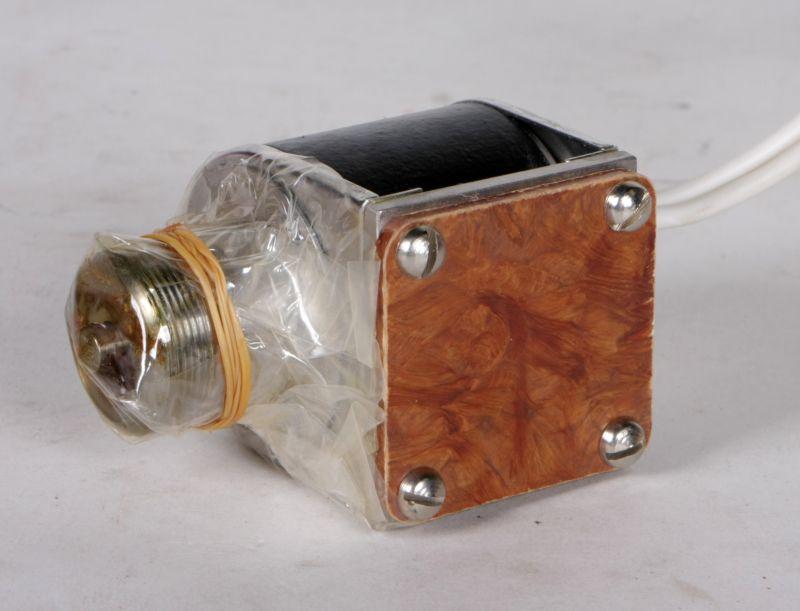

Das Magnetron MI-351B, russisch МИ-351Б, für den Einsatz in Radargeräten.

Das Metall- Keramik- Magnetron MI-351 B, metallkeramisches Impulsmagnetron MI-351B, verfügt über eine mechanische Frequenz-Tuning-Funktion (mechanische frequenzabstimmung). Das Puls-Magnetron MI-351B hat ein Gewicht von nicht mehr als 0,45 kg, eine Ausgangsleistung von nicht weniger als 0,5 kW und arbeitet in der Frequenz von 16,4 bis 16,8 GHz.

Packaged metal-ceramic magnetron MI-351 B has a mechanical frequency tuning function. Pulse magnetron MI-351 B as a weight of not more than 0.45 kg, it's output power by the delivery is not less than 0.5 kW and it's frequency is 16.4-16.8 GHz.

russian magnetron, type MI-351B, МИ-351Б
Technical datas below.

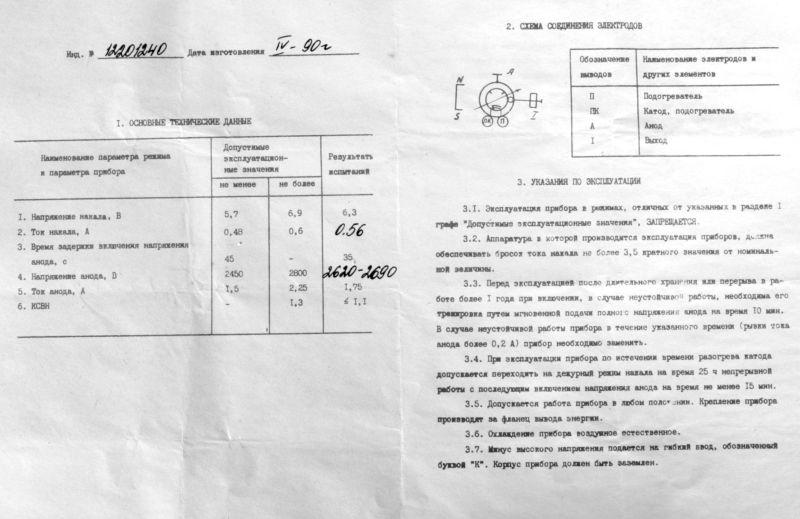

Technische Daten Magnetron MI-351B, МИ-351Б:

Main Parameters

Frequency, GHz	16,4-16,8
Peak Power Output, kW	0,5
Anode Voltage, kV	2,45-2,8
Cathode heating voltage, V	6,0-6,9

Electric characteristics

Anode Current, amps	1,5-2,25
Cathode heating current, amps	0,48-0,6
Setup time, s	60
Pulse Width, microseconds	0,1-0,5
Duty Cycle
VSWR, max	1,3

Mechanical characteristics

Lifetime, h	500
Weight, Kg	0,45
Configuration	packaged, metal-ceramic
