Magnetron, Impulsmagnetron MI-482

Russisches Magnetron, Impulsmagnetron MI-482, russisch МИ-482.

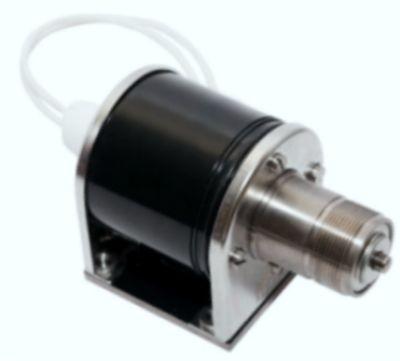

Magnetron MI-482, russisch МИ-482, für den Einsatz in Radargeräten.

Das Metall- Keramik- Magnetron MI-482, metallkeramisches Impulsmagnetron MI-482, verfügt über eine mechanische Frequenz-Tuning-Funktion (mechanische frequenzabstimmung). Das Puls-Magnetron MI-482 hat ein Gewicht von nicht mehr als 0,6 kg, eine Ausgangsleistung von nicht weniger als 1,5 kW und arbeitet in der Frequenz von 14,0 bis 14,3 GHz.

Packaged metal-ceramic magnetron MI-482 has a mechanical frequency tuning function. Pulse magnetron MI-482 as a weight of not more than 0.6 kg, it's output power by the delivery is not less than 1,5kW and it's frequency is 14.0-14.3 GHz.

technical Data Magnetron, type MI-482, МИ-482:
* Frequenzbereich, GHz: 14,0-14,3
* Ausgangsleistung, kW: 1,5 min.
* Frequenzabstimmung: ± 150MHz
* Anodenspannung, kV: 2,25-2,75
* Heizspannung, V: 5,7-6,9
* Anodenstrom, A: 1,5-3,25
* Heizstrom, A: 1,5-2,0
* Anlaufzeit, s: 5-10
* Tastverhältnis: 333
* Stehwellenfaktor, VSWR: 1,3
* Impulsdauer, μs: 0,3-0,8
* Haltbarkeit, h: min. 200
* Abmessungen, mm: 52x60x113
* Gewicht, kg: 0,6


Технические данные МИ-482:
* Частота, ГГц: 14,0-14,3
* Выходная мощность, кВт: 1,5
* Перестройка частоты: Да ±150МГц
* Напряжение анода, кВ: 2,25-2,75
* Напряжение накала, В: 5,7-6,9
* Ток анода, А: 1,5-3,25
* Ток накала, А: 1,5-2,0
* Время готовности, с: 5-10
* Скважность: 333
* КСВН: ≤ 1,3
* Длительность импульса, мкс: 0,3-0,8
* Долговечность, ч: 200
* Габариты, мм: 52х60х113
* Масса, Кг: 0,6
