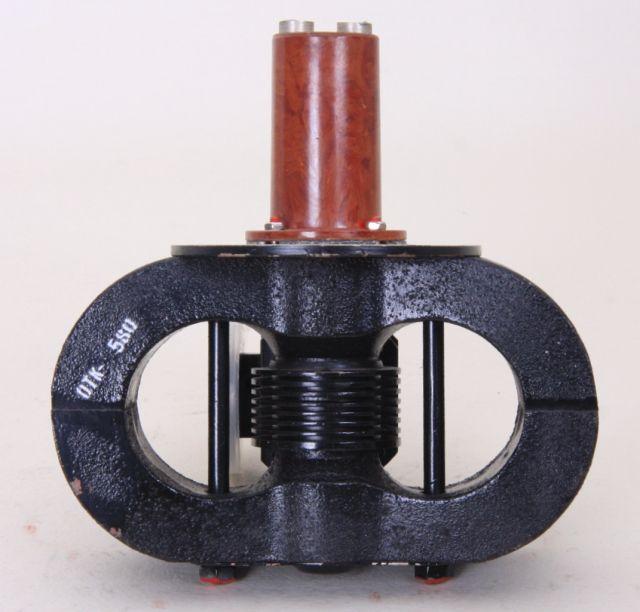

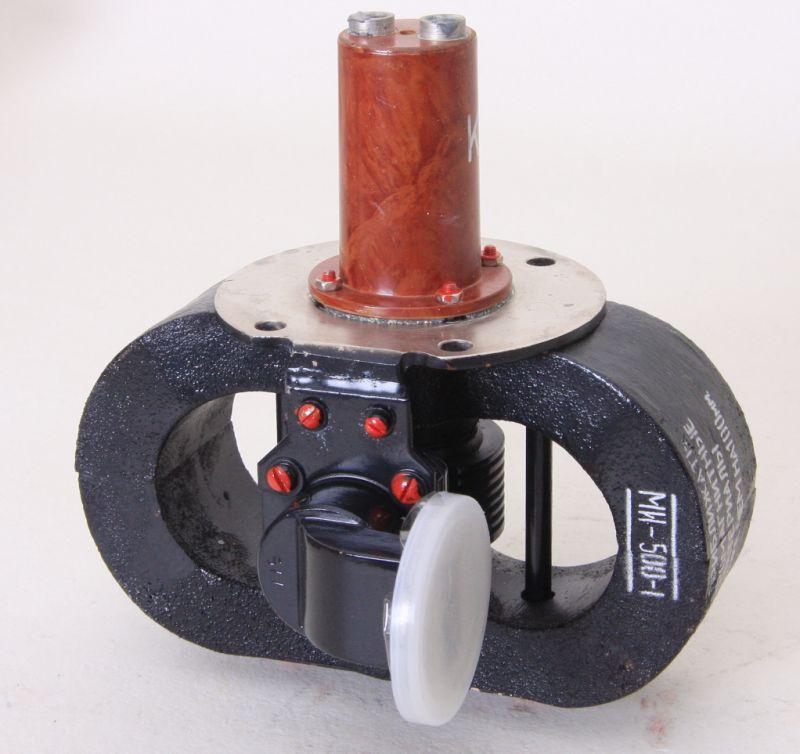

Magnetron, Impulsmagnetron MI-500-1
Art.Nr.: roe-mag-0238
russisches Magnetron, Impulsmagnetron MI-500-1, russisch МИ-500-1
Magnetron, Impulsmagnetron MI-500-1
Russisches Magnetron, Impulsmagnetron MI-500-1, russisch МИ-500-1
Das Magnetron MI-500-1, russisch МИ-500-1, für den Einsatz in Radargeräten.
russian magnetron, type MI-500-1, МИ-500-1
Technical datas below.
Technische Daten Magnetron MI-500-1, МИ-500-1 :
| Name | MI-500-1 |
| Typ | Puls |
| Cathode type | Oxid, indirekte Beheizung |
| Einsatzbereich | Anwendung als UHF-Generator |
| Masse, kg | 3,05 |
| Kühlart | Umluft |
| Frequenzbereich | 9550-9200MHz |
| Ausgangsleistung | 80W |
| Heizspannung, V | 6,3 |
| Heizstrom, A | 1,6-2,0 |
| Anodenspannung, kV | 11,0-14,0 |
| Fremdbefüller Vereinbarung Koeffizienten | 1,1 |
| Pulsdauer, uS | 1 |
| Füllfaktor oder Impuls Wiederholung requency | 1000Hz |
| Name | MI-500-1 |
| Type | Pulse |
| Cathode type | oxide,indirect heating |
| Application field | application as UHF generator |
| Mass,kg | 3,05 |
| Cooling method | forced air |
| Frequency range | 9550-9200MHz |
| Output power | 80W |
| Filament voltage,V | 6,3 |
| Filament current,A | 1,6-2,0 |
| Anode voltage,kV | 11,0-14,0 |
| External loading agreement coefficient | 1,1 |
| Pulse duration,uS | 1 |
| Space factor or pulse repeating requency | 1000Hz |
russian magnetron, type MI-500-1, МИ-500-1
