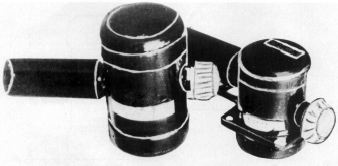

russisches Magnetron, Impulsmagnetron MT-3B, russisch МТ-3Б

Magnetron, Impulsmagnetron MT-3B

Russisches Magnetron, Impulsmagnetron MT-3B, russisch МТ-3Б.
Das Magnetron MT-3B, russisch МТ-3Б, Spannungsgesteuerte Magnetrons mit elektronischer Frequenzabstimmung. Als Oszillatoren in der Mikrowelle und auch in der Elektronik als treibende Oszillatoren verwendet.
Sie haben kleine Abmessungen und magnetische Abschirmung.
Geringe Steilheit der elektronischen Frequenzabstimmung bietet eine hohe Frequenzstabilität.

russian magnetron, type MT-3B, МТ-3Б
Technical datas below.

* Energie-Ausgang: koaxial
* Kühlung: ohne Kühlung

Technische Daten Magnetron MT-3B, МТ-3Б:

Allgemeine Merkmale
Frequenzbereich, GHz	0,625-1,25
Ausgangsleistung mW	550
Anodenspannung, kV	2,0
Kathodenstrom, mA	13
Spektrale Leistungsdichte Amplitudenschwankung Macht, dB / Hz	-120
Steilheit der elektronischen Frequenzabstimmung, MHz / V	0,8
Lifetime, h	1000

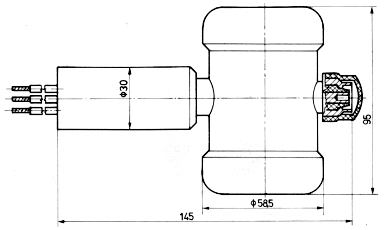

Abmessungen, mm	Ø58.5 × 95 × 145
Gewicht, kg	1,2

General characteristics
Frequency range, GHz	0.625-1.25
Output power, mW	550
Anode voltage, kV	2.0
Cathode current, mA	13
Spectral density of amplitude fluctuation power, dB/Hz	-120
Steepness of electronic frequency tuning, MHz/V	0.8
Lifetime, h	1000
Dimensions, mm	Ø58.5×95×145
Weight, kg	1.2

russisches Magnetron MT-3B, russisch МТ-3Б
