Rauschröhre Gsch-2 (Gssch-2), CRT Rauschdiode GS-2, russische Bezeichnung ГШ-2, Генератор шума ГШ-2, Газоразрядный шумовой диод ГШ-2, Noise generator GSh-2 (GS-2), Gasentladungsrauschdiode.

Rauschröhren, Noise generators, werden als eine kontinuierliche Stromquelle für die Kalibrierung von Radar-und Kommunikationssystem Mikrowellenempfänger sowie für die Geräte, welche eine gleichmäßige Mikrowellenleistung über einen weiten Frequenzbereich erfordern, verwendet. Konzipiert zum Generieren für Lärm-und Rausch- Empfänger.

Rauschröhre Gsch-2 (Gssch-2), Noise generator GSh-2, Генератор шума ГШ-2

Grundlegende elektrische und technische Parameter (-25 ... +10 0 C) Gsch-2 , Gssch-2 , GS-2 , GSh-2 , ГШ-2 -

Name	Gsch-2 , Gssch-2 , GS-2 , GSh-2 , ГШ-2
Cathode type	flat,oxide,indirect heating
Application field	Receiver noise coefficient measurement
Envelope	glass
Filling	neon
Mass	20g
Frequency band	2,9 to 4,0cm
Spectral concentration of noise power	59 to 70kTo
Tolerance,%	10
TWR	0,8
Ignition voltage	5kV
Filament voltage,V	11,5
Filament current,A	1,4
Anode current,A	0,12 to 0,15

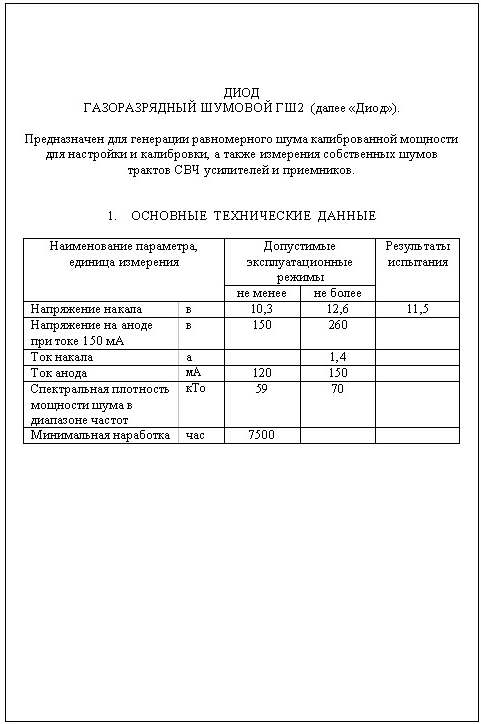

Parametername (Messmodus, die Maßeinheit)	Wert
Reichweite, MHz	7500 bis 10300
Lärm spektrale Leistungsdichte, WHO	59,0 bis 70,0
Heizspannung,	10,3 bis 12,6
Anodenspannung V	150 bis 260
Heizstrom, A	Nicht mehr als 1,4
Anodenstrom mA	120 bis 150
Gewicht, g	Nicht mehr als 40
Haltbarkeit Stunde.	7500

Allgemeines zur Rauschröhre:

Die Gasentladungsrauschdioden / Rauschdioden / Rauschröhren dienen als Rauschnormal für Frequenzen oberhalb 2 GHz. Sie bestehen beispielsweise aus einem Glasrohr von 4...10 mmm Durchmesser und 20...40 cm Länge.
Die Elektroden befinden sich an beiden Enden des edelgasgefüllten Raumes, üblicherweise wird eine direkt beheizte Oxidkatode verwendet. In der Schaltung muss eine Zündspannung von mindestens 6 kV gewährleistet sein. Um einen sicheren Zündeinsatz zu garantieren, empfiehlt sich eine die Katode beleuchtende kleine Lichtquelle von ca. 2 W. Zwecks breitbandiger Anpassung an den rechteckigen Hohlleiter und den Verbraucher wird die Rauschdiode unter einem Winkel von rund 10° gegen die Achse des Hohlleiters durch diesen hindurchgeführt, und zwar so, dass sie in der Ebene liegt, die durch die grosse und die mittlere Achse des Hohlleiters gebildet wird, in der auch der elektrische Vector der H-10-Welle liegt. Zur Anpassung befindet sich auf der von dem als Messobjekt wirkenden Verbraucher abgewandten Seite des Hohlleiters ein Schieber.
