Rauschröhre, Rauschdiode GSh-5 (Gsch-5,Gssch-5,GS-5)
Art.Nr.: roe-rau-0004Rauschröhre Gsch-5 (Gssch-5), russische Bezeichnung ГШ-5
Rauschröhre, Rauschdiode GSh-5 (Gsch-5,Gssch-5,GS-5)
Rauschröhre Gsch-5 (Gssch-5), CRT Rauschdiode GS-5, russische Bezeichnung ГШ-5, Генератор шума ГШ-2, Газоразрядный шумовой диод ГШ-5, Noise generator GSh-5 (GS-5), Gasentladungsrauschdiode.
Rauschröhren, Noise generators, werden als eine kontinuierliche Stromquelle für die Kalibrierung von Radar-und Kommunikationssystem Mikrowellenempfänger sowie für die Geräte, welche eine gleichmäßige Mikrowellenleistung über einen weiten Frequenzbereich erfordern, verwendet. Konzipiert zum Generieren für Lärm-und Rausch- Empfänger.
technische Parameter Gsch-5 , Gssch-5 , GS-5 , GSh-5 , ГШ-5
Allgemeines zur Rauschröhre:
Die Gasentladungsrauschdioden / Rauschdioden / Rauschröhren dienen als Rauschnormal für Frequenzen oberhalb 2 GHz. Sie bestehen beispielsweise aus einem Glasrohr von 4...10 mmm Durchmesser und 20...40 cm Länge.
Die Elektroden befinden sich an beiden Enden des edelgasgefüllten Raumes, üblicherweise wird eine direkt beheizte Oxidkatode verwendet. In der Schaltung muss eine Zündspannung von mindestens 6 kV gewährleistet sein. Um einen sicheren Zündeinsatz zu garantieren, empfiehlt sich eine die Katode beleuchtende kleine Lichtquelle von ca. 2 W. Zwecks breitbandiger Anpassung an den rechteckigen Hohlleiter und den Verbraucher wird die Rauschdiode unter einem Winkel von rund 10° gegen die Achse des Hohlleiters durch diesen hindurchgeführt, und zwar so, dass sie in der Ebene liegt, die durch die grosse und die mittlere Achse des Hohlleiters gebildet wird, in der auch der elektrische Vector der H-10-Welle liegt. Zur Anpassung befindet sich auf der von dem als Messobjekt wirkenden Verbraucher abgewandten Seite des Hohlleiters ein Schieber.
Rauschröhren, Noise generators, werden als eine kontinuierliche Stromquelle für die Kalibrierung von Radar-und Kommunikationssystem Mikrowellenempfänger sowie für die Geräte, welche eine gleichmäßige Mikrowellenleistung über einen weiten Frequenzbereich erfordern, verwendet. Konzipiert zum Generieren für Lärm-und Rausch- Empfänger.

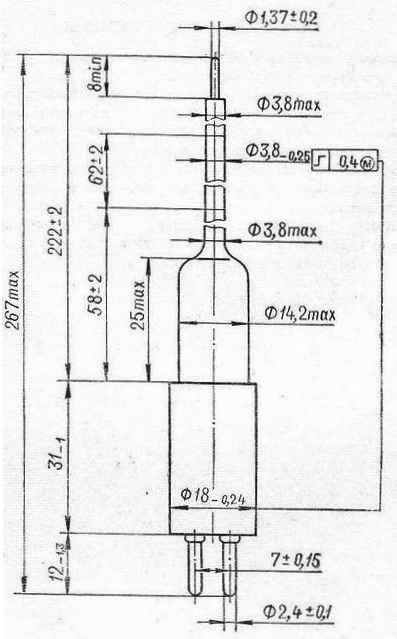

Rauschröhre Gsch-5 (Gssch-5), Noise generator GSh-5, Генератор шума ГШ-5
technische Parameter Gsch-5 , Gssch-5 , GS-5 , GSh-5 , ГШ-5
Name | Gsch-5 , Gssch-5 , GS-5 , GSh-5 , ГШ-5 |
Cathode type | direct heating |
Application field | Receiver noise coefficient measurement |
Envelope | glass |
Filling | neon |
Mass | 20g |
Frequency band | 1,16-2,96cm |
Tolerance,% | 10 |
External loading agreement coefficient | 1,25 |
Ignition voltage | 1,0-2,5kV |
Anode voltage,V | 190-225 |
Filament voltage,V | 6,3 |
Filament current,A | 0,4-0,55 |
Anode current,A | 0,07 |
Allgemeines zur Rauschröhre:
Die Gasentladungsrauschdioden / Rauschdioden / Rauschröhren dienen als Rauschnormal für Frequenzen oberhalb 2 GHz. Sie bestehen beispielsweise aus einem Glasrohr von 4...10 mmm Durchmesser und 20...40 cm Länge.
Die Elektroden befinden sich an beiden Enden des edelgasgefüllten Raumes, üblicherweise wird eine direkt beheizte Oxidkatode verwendet. In der Schaltung muss eine Zündspannung von mindestens 6 kV gewährleistet sein. Um einen sicheren Zündeinsatz zu garantieren, empfiehlt sich eine die Katode beleuchtende kleine Lichtquelle von ca. 2 W. Zwecks breitbandiger Anpassung an den rechteckigen Hohlleiter und den Verbraucher wird die Rauschdiode unter einem Winkel von rund 10° gegen die Achse des Hohlleiters durch diesen hindurchgeführt, und zwar so, dass sie in der Ebene liegt, die durch die grosse und die mittlere Achse des Hohlleiters gebildet wird, in der auch der elektrische Vector der H-10-Welle liegt. Zur Anpassung befindet sich auf der von dem als Messobjekt wirkenden Verbraucher abgewandten Seite des Hohlleiters ein Schieber.
