Wanderfeldröhre UV-1006, Travelling Wave Tubes UV-1006, Лампа бегущей волны УВ-1006.

Hochfrequenz- Leistungsverstärker UV-1006, russische Bezeichnung УВ-1006.
Technische Daten siehe Datenblätter.

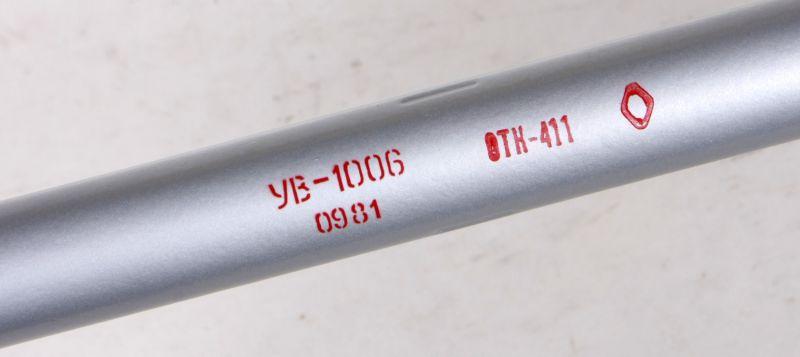

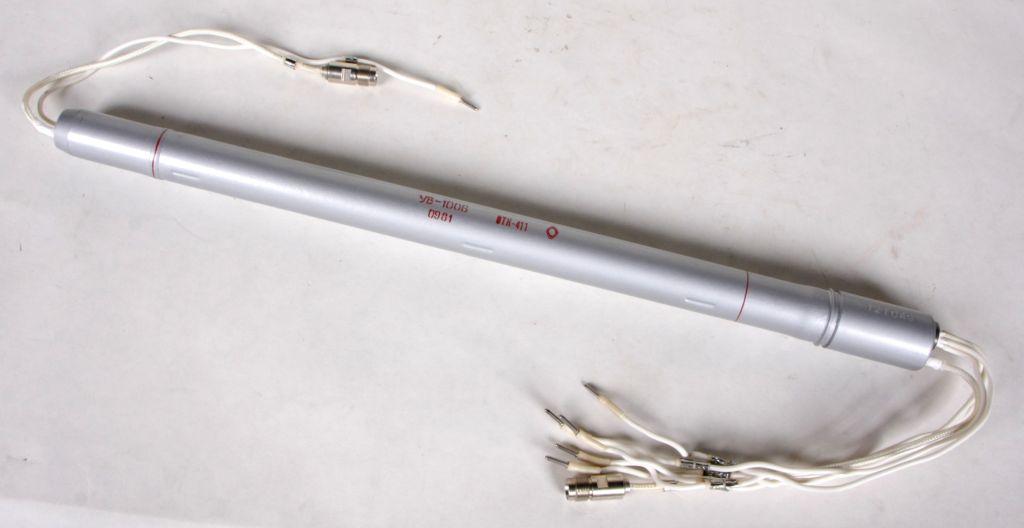

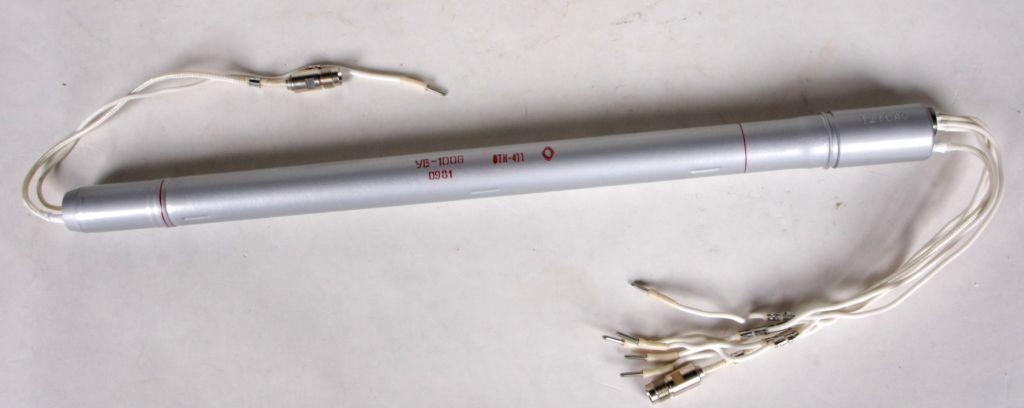

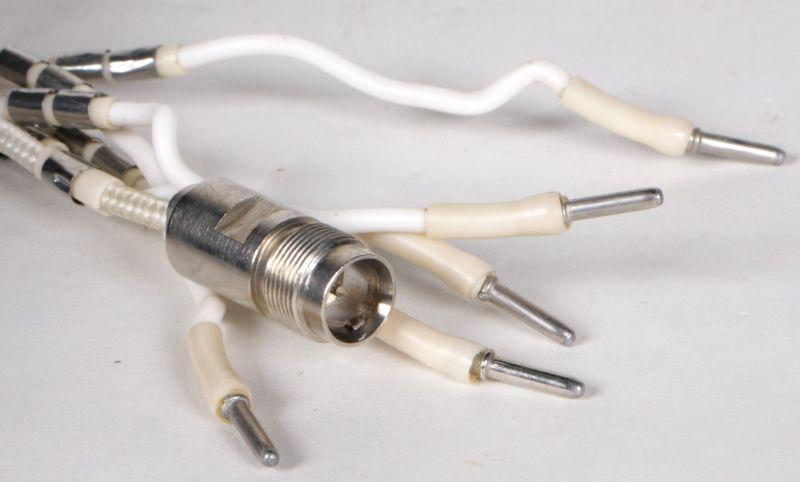

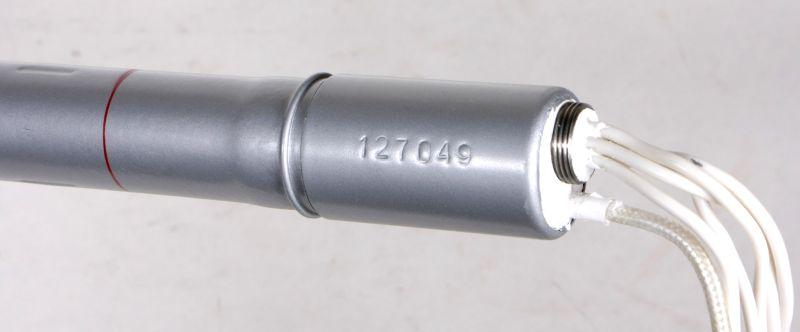

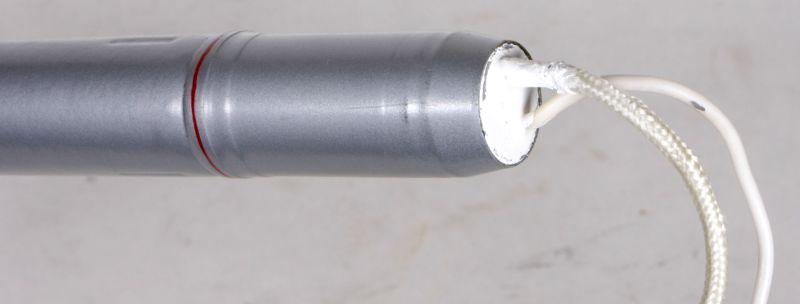

Wanderfeldröhre UV-1006, УВ-1006

* Hochfrequenz- Leistungsverstärker

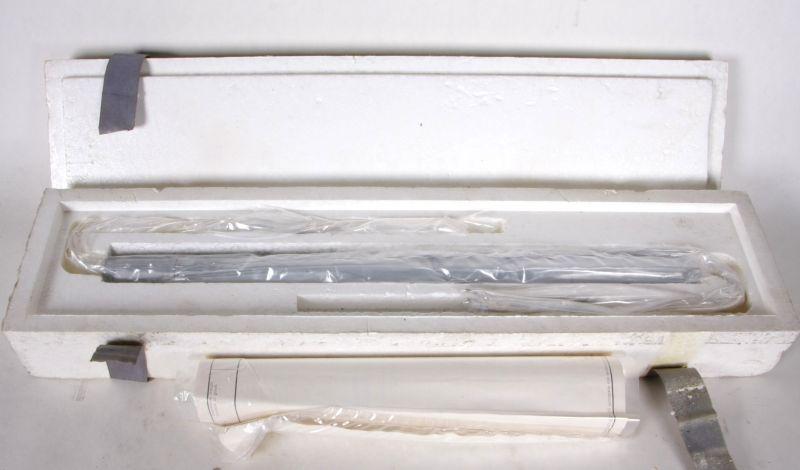

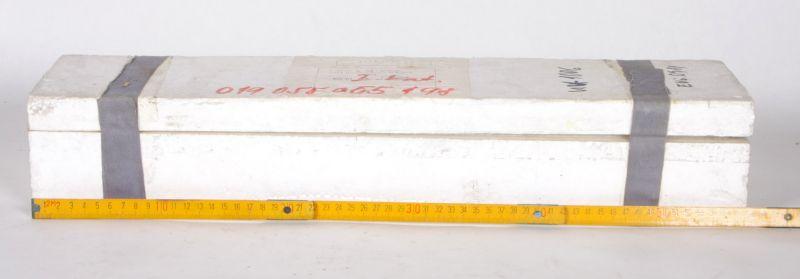

* original verpackt, NOS

Technische Daten Wanderfeldröhre UV-1006, УВ-1006 :

Die wichtigsten elektrischen und technischen Parameter:

Filamentspannung	2,4 V
Filamentstrom	von 0,5 A bis 1 A
Stromspannung Steuerelektrode	0,5 V
Stromspannung Anode der ersten	24 V
Stromspannung Anode der Sekunde (Verlangsamungssystem)	132,5 V
Stromspannung Sammler	500 V
Strom Anode der Sekunde (Verlangsamungssystem)	nicht mehr als 10 μA
Strom Kollektor	nicht mehr als 600 μA
Die Magnetfeldstärke im Bereich der Kathode der Elektronenkanone	500 Oe
Um st Lampe:	- Eingang - 2,5 - Ausgabe - 3.5
Bereitschaftszeit	nicht mehr als 2 Minuten
Mindestbetriebszeit	2000 Stunden
Kollektorstrom	340 μA
Kühlung	Druckluft
Temperatur am Lampenkörper liegt zwischen	-60 ° C und + 200 ° C
Durchmesser	33 mm
Länge	445 mm
Gewicht, kg	nicht mehr als 406 g

Wanderfeldröhre UV-1006, УВ-1006

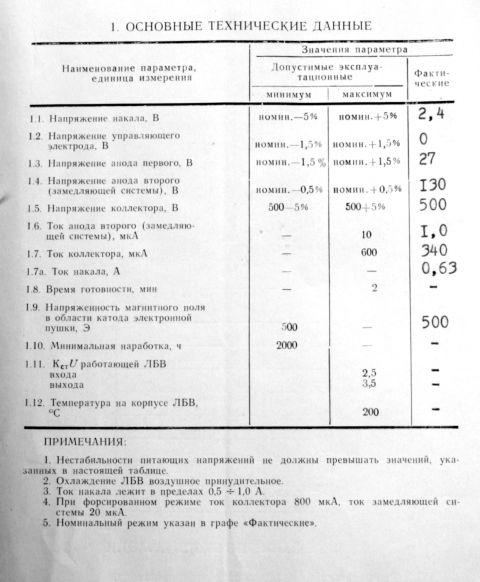

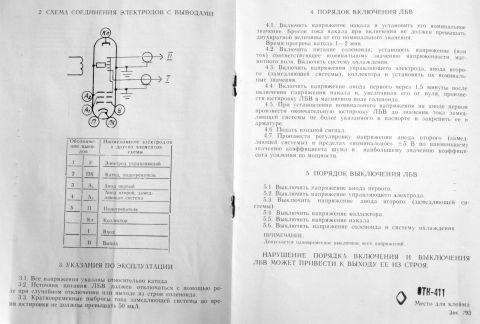

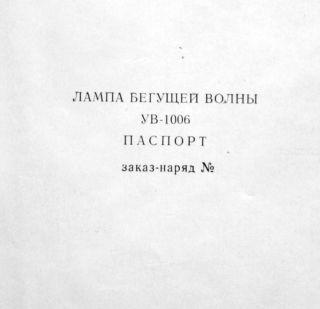

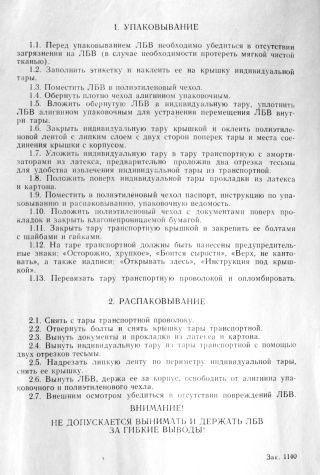

Datenblätter Wanderfeldröhre UV-1006, УВ-21006

Allgemeines zur Wanderfeldröhre:

Die Wanderfeldröhre gehört zu den Laufzeitröhren.
Eine Laufzeitröhre ist eine Elektronenröhren zur Erzeugung oder -Verstärkung von Mikrowellen. Laufzeitröhren finden also ihre Anwendung in der Hochfrequenztechnik.

Bei den Laufzeitröhren sind die Entladungssyteme so konstruiert, daß Laufzeiteffekte das Funktionieren der Röhre bewirken.
Zunächst wird eine homogene Elektronenströmung konstanter Geschwindigkeit erzeugt, deren Elektronen dann einem steuernden elektrischen HF-Feld ausgesetzt werden, in dem sie je nach Startphase beschleunigt oder verzögert werden.

Bei den Langzeitröhren unterscheidet man zwischen Triftröhren und Lauffeldröhren.
In der Praxis verwendete Laufzeitröhren sind Zweikammer- und Mehrkammerklystrons, Wanderfeldröhren, Rückwärtswellenröhren und Magnetrons sowie gewisse Hybridformen wie Wanderfeldklystrons.

Die Wanderfeldröhre dient der Verstärkung elektrischer Signale. Der Elektronenstrahl wird durch ein nicht mitgezeichnetes homogenes axiales Magnetfeld, herrührend von einem auf möglichst gewicht- und raumsparende Weise gestalteten Elektro- oder Permanentmagneten, oder auch von einem periodischen Permanentfeld, fokussiert und zum Elektronenauffänger geführt. Die zu verstärkende HF-Leistung wird katodenseitig auf die Wendelleitung gekoppelt, wohingegen die verstärkte HF-Leistung kollektorseitig ausgekoppelt wird.
Wanderfeldröhren werden wegen ihrer guten Linearität (Breitbandeigenschaften) und Rauscharmut und wegen des großen Leistungsspielraumes mannigfaltig eingesetzt, z.B. in Bodenstationen für Satellitenfunk mit Dauerstrichleistungen im kW-Bereich, als Satellitenröhren (bis herab zu 20 W interessant; 650g Masse) und für Richtfunktechnik (2700 Kanäle bei 6 ... 7 GHz) sowie für die Radar-Impulstechnik mit Impulsleistungen bis zu mehreren MW. Die Wanderfeldröhre ist ein weit verbreitetes Bauteil in der Radartechnik.
Der Frequenzbereich der Verstärkung ist kleiner als 0,05 dB x MHz hoch -1 im ganzen Bereich, bei optimaler Frequenz sogar noch eine Zehnerpotenz geringer.
Die Zuverlässigkeit der Wanderfeldröhren ist groß, die Lebensdauer dieser Laufzeitröhren liegt bei Größenordnungen von 20 000 Stunden.
