Wanderfeldröhre UV-105A, Travelling Wave Tubes UV-105A, Лампа бегущей волны УВ-105А.

Hochfrequenz- Leistungsverstärker UV-105A, russische Bezeichnung УВ-105А, für den Einsatz in den Leistungsverstärkerstufen von Hochfrequenz- und Radar-Detektoren.
Mit hoher Effizienz und niedriger Rauschzahl können diese Lampen als lineare Verstärker von Funkgeräten eingesetzt werden, für Signale von sehr geringer Intensität.
Die Konstruktion dieser Wanderfeldröhre UV-105A ist flach und dünn (Band).
Diese Wanderfeldröhre UV-105A, УВ-105А, bietet ein hohes Maß an Zuverlässigkeit in einem breiten Temperatur- Bereich und bei hoher Feuchtigkeit bei langer Betriebsdauer.
Technical datas below.

Wanderfeldröhre UV-105A, УВ-105А

Wanderfeldröhre UV-105A, russische Bezeichnung УВ-105А, zur Verwendung in Hochfrequenz- Verstärkerstufen im cm-Bereich.

Bau - Metall-Keramik mit Permanentmagnet-Fokussierung
Leistungsaufnahme - Wellenleiter mit einem Querschnitt 48 x 10 mm

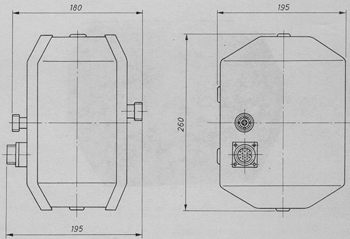

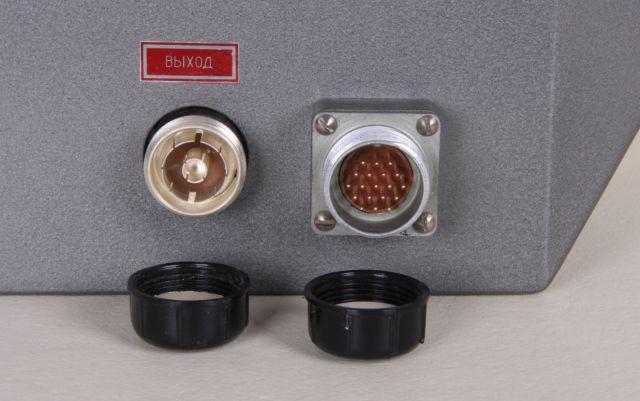

Leistung - Koaxialkabel

Wanderfeldröhre UV-105A, УВ-105А

It is designed for use in high frequency amplifier stages of cm range.

Construction - metal-ceramic with permanent magnet focusing
Power input - waveguide, with a cross-section 48 x 10 mm
power output -coaxial

Technische Daten Wanderfeldröhre UV-105A:

GENERAL CHARACTERISTICS

TYPE	UV-105A
Frequency range, GHz	4.7-5.2
Gain ripple, dB	3
Gain, dB	28
Noise factor, dB	3.5
Filament current, mA	260
Power supply voltage, V	410

Arbeitsbereich, MHz	4760-5210
Rauschmaß in dB	≤ 3,5
Antrieb Verstärkung in dB	20,0-28,0
Die Bereitschaft, min.	≤ 2,0
Heizstrom, A	0,2-0,26
Die Spannungsteiler	U der Dinge. = 390,0-410
Eingabe	Wave. X58 10,0, 0
Ausgang	Coax. M27 x 1 ,5-8g
Gewicht, kg	<9

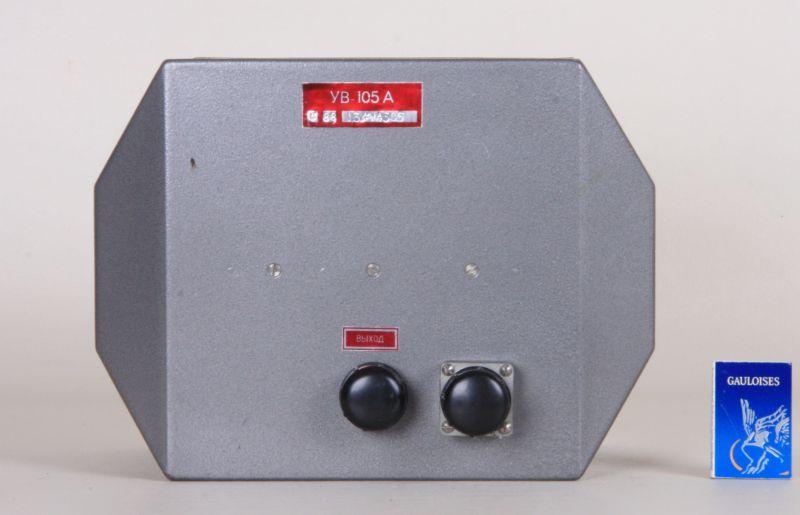

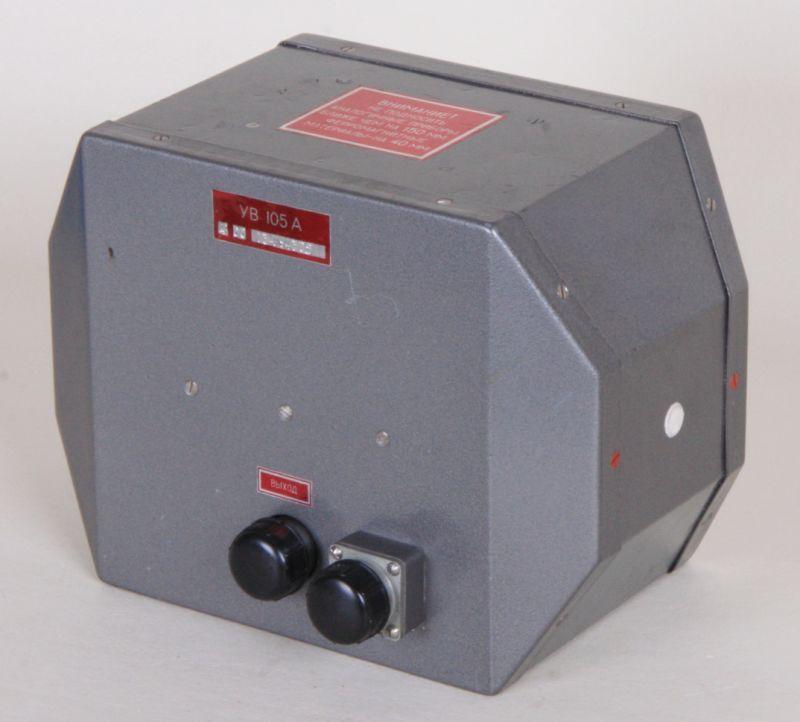

TWT UW-105A, Travelling Wave Tube UV105A, УВ-105А

Allgemeines zur Wanderfeldröhre:

Die Wanderfeldröhre gehört zu den Laufzeitröhren.
Eine Laufzeitröhre ist eine Elektronenröhren zur Erzeugung oder -Verstärkung von Mikrowellen. Laufzeitröhren finden also ihre Anwendung in der Hochfrequenztechnik.

Bei den Laufzeitröhren sind die Entladungssyteme so konstruiert, daß Laufzeiteffekte das Funktionieren der Röhre bewirken.
Zunächst wird eine homogene Elektronenströmung konstanter Geschwindigkeit erzeugt, deren Elektronen dann einem steuernden elektrischen HF-Feld ausgesetzt werden, in dem sie je nach Startphase beschleunigt oder verzögert werden.

Bei den Langzeitröhren unterscheidet man zwischen Triftröhren und Lauffeldröhren.
In der Praxis verwendete Laufzeitröhren sind Zweikammer- und Mehrkammerklystrons, Wanderfeldröhren, Rückwärtswellenröhren und Magnetrons sowie gewisse Hybridformen wie Wanderfeldklystrons.

Die Wanderfeldröhre dient der Verstärkung elektrischer Signale. Der Elektronenstrahl wird durch ein nicht mitgezeichnetes homogenes axiales Magnetfeld, herrührend von einem auf möglichst gewicht- und raumsparende Weise gestalteten Elektro- oder Permanentmagneten, oder auch von einem periodischen Permanentfeld, fokussiert und zum Elektronenauffänger geführt. Die zu verstärkende HF-Leistung wird katodenseitig auf die Wendelleitung gekoppelt, wohingegen die verstärkte HF-Leistung kollektorseitig ausgekoppelt wird.
Wanderfeldröhren werden wegen ihrer guten Linearität (Breitbandeigenschaften) und Rauscharmut und wegen des großen Leistungsspielraumes mannigfaltig eingesetzt, z.B. in Bodenstationen für Satellitenfunk mit Dauerstrichleistungen im kW-Bereich, als Satellitenröhren (bis herab zu 20 W interessant; 650g Masse) und für Richtfunktechnik (2700 Kanäle bei 6 ... 7 GHz) sowie für die Radar-Impulstechnik mit Impulsleistungen bis zu mehreren MW. Die Wanderfeldröhre ist ein weit verbreitetes Bauteil in der Radartechnik.
Der Frequenzbereich der Verstärkung ist kleiner als 0,05 dB x MHz hoch -1 im ganzen Bereich, bei optimaler Frequenz sogar noch eine Zehnerpotenz geringer.
Die Zuverlässigkeit der Wanderfeldröhren ist groß, die Lebensdauer dieser Laufzeitröhren liegt bei Größenordnungen von 20 000 Stunden.
