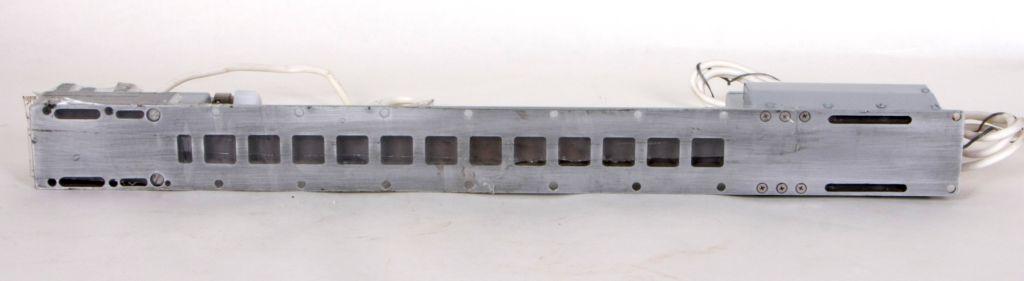

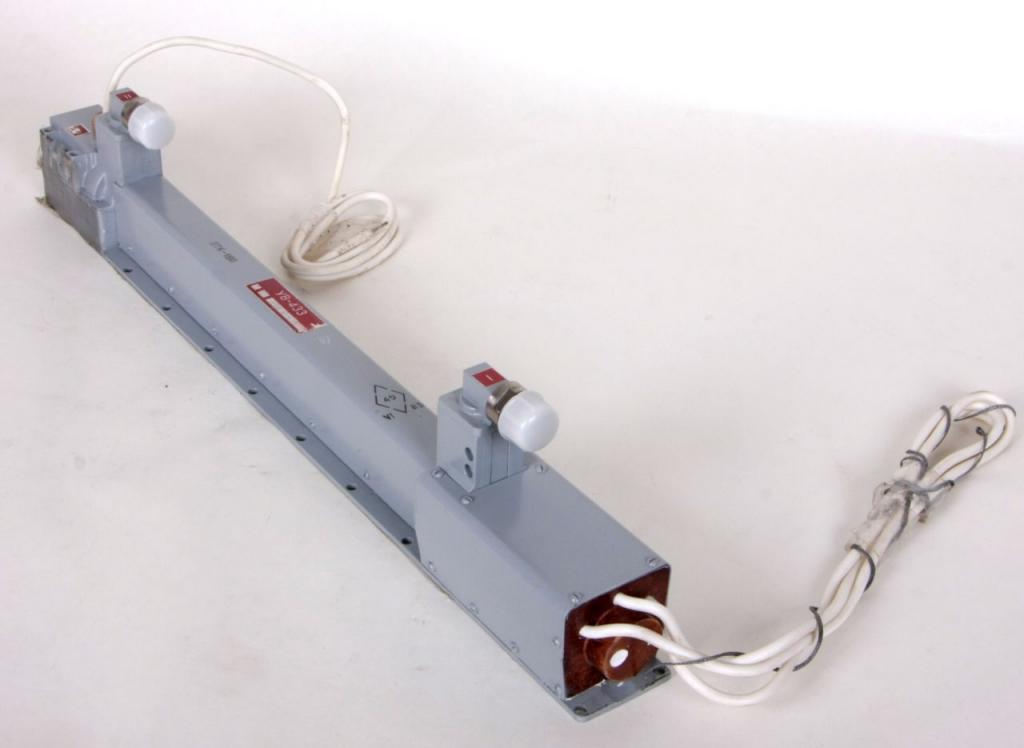

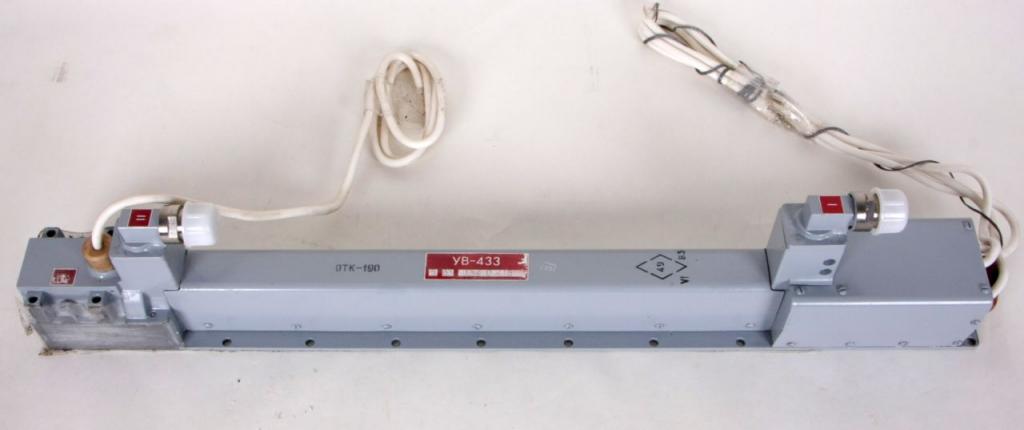

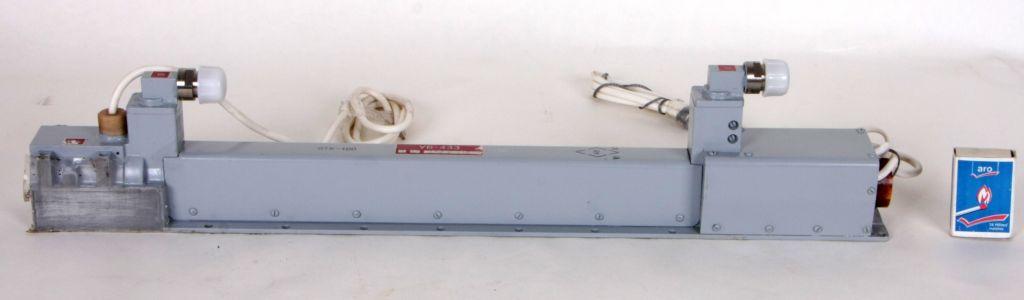

Wanderfeldröhre UV-433
Art.Nr.: roe-wan-0038
Wanderfeldröhre UV-433, russische Bezeichnung УВ-433
Wanderfeldröhre UV-433
Wanderfeldröhre UV-433, Travelling Wave Tubes UV-433, Лампа бегущей волны УВ-433.
Hochfrequenz- Leistungsverstärker UV-433, russische Bezeichnung УВ-433.
Die Wanderfeldröhre UV-433, (УВ-433) wurde entwickelt, um als Verstärker im Hochfrequenz- Bereich von 2,35-4,75 GHz zu arbeiten. Die Wanderfeldröhre UV-433 bietet ein hohes Maß an Zuverlässigkeit in einem breiten Temperatur-Bereich.
Technische Daten Wanderfeldröhre UV-433:
* Hochfrequenz- Leistungsverstärker, TWT, Wanderfeldröhre, Verstärkerröhre
* Wanderfeldröhre UV-433, (UV-255, А/B) russisch УВ-433 (УВ-255 А/Б)
* Frequenzbereich 2350-4750 MHz
* Versorgungsspannung: 3200-4000V
* Kühlung: Flüssigkeit
* Gewicht: ca. 3,5kg
* Lebensdauer: min. 2750h
Allgemeines zur Wanderfeldröhre:
Die Wanderfeldröhre gehört zu den Laufzeitröhren.
Eine Laufzeitröhre ist eine Elektronenröhren zur Erzeugung oder -Verstärkung von Mikrowellen. Laufzeitröhren finden also ihre Anwendung in der Hochfrequenztechnik.
Bei den Laufzeitröhren sind die Entladungssyteme so konstruiert, daß Laufzeiteffekte das Funktionieren der Röhre bewirken.
Zunächst wird eine homogene Elektronenströmung konstanter Geschwindigkeit erzeugt, deren Elektronen dann einem steuernden elektrischen HF-Feld ausgesetzt werden, in dem sie je nach Startphase beschleunigt oder verzögert werden.
Bei den Langzeitröhren unterscheidet man zwischen Triftröhren und Lauffeldröhren.
In der Praxis verwendete Laufzeitröhren sind Zweikammer- und Mehrkammerklystrons, Wanderfeldröhren, Rückwärtswellenröhren und Magnetrons sowie gewisse Hybridformen wie Wanderfeldklystrons.
Die Wanderfeldröhre dient der Verstärkung elektrischer Signale. Der Elektronenstrahl wird durch ein nicht mitgezeichnetes homogenes axiales Magnetfeld, herrührend von einem auf möglichst gewicht- und raumsparende Weise gestalteten Elektro- oder Permanentmagneten, oder auch von einem periodischen Permanentfeld, fokussiert und zum Elektronenauffänger geführt. Die zu verstärkende HF-Leistung wird katodenseitig auf die Wendelleitung gekoppelt, wohingegen die verstärkte HF-Leistung kollektorseitig ausgekoppelt wird.
Wanderfeldröhren werden wegen ihrer guten Linearität (Breitbandeigenschaften) und Rauscharmut und wegen des großen Leistungsspielraumes mannigfaltig eingesetzt, z.B. in Bodenstationen für Satellitenfunk mit Dauerstrichleistungen im kW-Bereich, als Satellitenröhren (bis herab zu 20 W interessant; 650g Masse) und für Richtfunktechnik (2700 Kanäle bei 6 ... 7 GHz) sowie für die Radar-Impulstechnik mit Impulsleistungen bis zu mehreren MW. Die Wanderfeldröhre ist ein weit verbreitetes Bauteil in der Radartechnik.
Der Frequenzbereich der Verstärkung ist kleiner als 0,05 dB x MHz hoch -1 im ganzen Bereich, bei optimaler Frequenz sogar noch eine Zehnerpotenz geringer.
Die Zuverlässigkeit der Wanderfeldröhren ist groß, die Lebensdauer dieser Laufzeitröhren liegt bei Größenordnungen von 20 000 Stunden.
Hochfrequenz- Leistungsverstärker UV-433, russische Bezeichnung УВ-433.
Die Wanderfeldröhre UV-433, (УВ-433) wurde entwickelt, um als Verstärker im Hochfrequenz- Bereich von 2,35-4,75 GHz zu arbeiten. Die Wanderfeldröhre UV-433 bietet ein hohes Maß an Zuverlässigkeit in einem breiten Temperatur-Bereich.
Technische Daten Wanderfeldröhre UV-433:
* Hochfrequenz- Leistungsverstärker, TWT, Wanderfeldröhre, Verstärkerröhre
* Wanderfeldröhre UV-433, (UV-255, А/B) russisch УВ-433 (УВ-255 А/Б)
* Frequenzbereich 2350-4750 MHz
* Versorgungsspannung: 3200-4000V
* Kühlung: Flüssigkeit
* Gewicht: ca. 3,5kg
* Lebensdauer: min. 2750h
| Bezeichnung | Frequenzbereich, MHz | Ausgangsleistung, W | Verstärkung/gain, dB |
| UV-433 (UV 255) | 4430-4750 | 42 | 37 |
| UV-433 (UV 255А) | 2350-4750 | 20 | 37 |
| UV-433 (UV 255B) | 4430-4750 | 82-I mode 55-II mode | 40-I mode 37-II mode |
Wanderfeldröhre UV-433, Travelling Wave Tubes UV433,
Лампа бегущей волны УВ-433
Traveling-wave tube UV-433, А,B (UV-255, А,B)
Traveling wave tubes continuous types UV-433, А, B (UV-255, А, B) the average power are designed to work in the amplification chain transmitter ground stations due to the relative frequency and phase modulation.
Construction equipment - metal-ceramic, packaged with a magnetic system and periodic formative flexible leads.

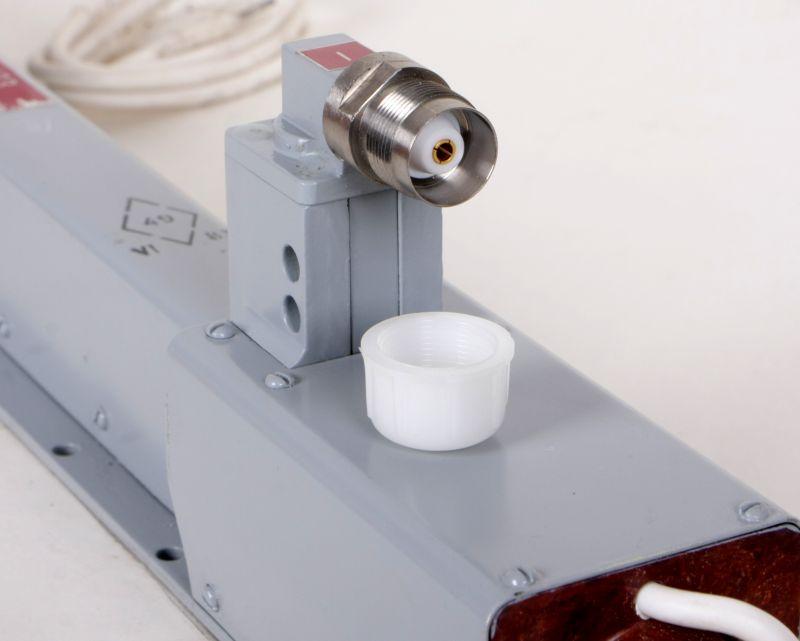

RF input and output - coaxial, 50 ohm, for plug cable direct СР-50-164Ф ВР0.364.007ТУ or plug cable angular СР-50-161П ВР0.364.007ТУ.
The main parameters of the devices comply with the following standards:
*)I power supply mode – Uа – зам. сист. = 3200-4000V
II power supply mode – Uа – зам.сист. = 3200-3600V
Device cooling – liquid based.

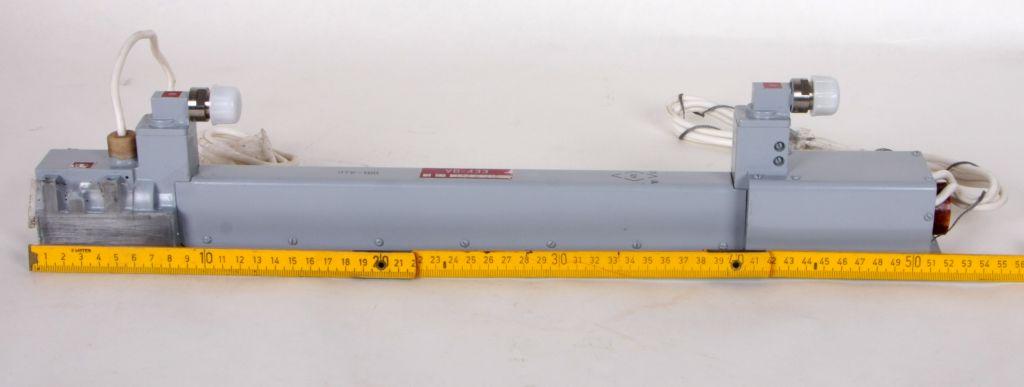

Overall dimension, mm – 525х61,3х108
Weight, kg – no more 3,5
Minimum running time – 2750 h.
Minimal on-off supply voltage cycle index - 2000 cycles.
Traveling wave tubes continuous types UV-433, А, B (UV-255, А, B) the average power are designed to work in the amplification chain transmitter ground stations due to the relative frequency and phase modulation.
Construction equipment - metal-ceramic, packaged with a magnetic system and periodic formative flexible leads.
RF input and output - coaxial, 50 ohm, for plug cable direct СР-50-164Ф ВР0.364.007ТУ or plug cable angular СР-50-161П ВР0.364.007ТУ.
The main parameters of the devices comply with the following standards:
| Leterring | Operation frequency range, MHz | Output power, W | Power gain, dB |
| UV-433 (UV 255) | 4430-4750 | 42 | 37 |
| UV-433 (UV 255А) | 2350-4750 | 20 | 37 |
| UV-433 (UV 255B) | 4430-4750 | 82-I mode 55-II mode | 40-I mode 37-II mode |
*)I power supply mode – Uа – зам. сист. = 3200-4000V
II power supply mode – Uа – зам.сист. = 3200-3600V
Device cooling – liquid based.
Overall dimension, mm – 525х61,3х108
Weight, kg – no more 3,5
Minimum running time – 2750 h.
Minimal on-off supply voltage cycle index - 2000 cycles.
Лампа бегущей волны УВ-433, А,Б (УВ-255, А,Б)
Лампы бегущей волны непрерывного действия УВ-433, А, Б (УВ-255, А, Б) средней мощности предназначены для работы в усилительной цепочке передатчика
наземной радиостанции связи с частотной и относительной фазовой
модуляциями.
Конструкция приборов –
металлокерамическая, пакетированная с магнитной периодической
формирующей системой и гибкими выводами.
ВЧ вход и
выход – коаксиальные, 50-омные, под вилку кабельную прямую
СР-50-164Ф ВР0.364.007ТУ или вилку кабельную угловую СР-50-161П
ВР0.364.007ТУ.
Основные
параметры приборов соответствуют следующим нормам:
Обозначение , литера прибора | Рабочий диапазон частот, |
Выходная мощность, Вт | Коэффициент усиления по мощности, дБ |
УВ-433 (УВ 255) | 4430-4750 |
42 |
37 |
УВ-433 (УВ 255А) | 2350-4750 |
20 |
37 |
УВ-433 (УВ 255Б) | 4430-4750 |
82-I режим | 40-I
режим |
*)
I режим питания – Uа – зам.сист. = 3200-4000В
II режим питания– Uа – зам.сист. = 3200-3600В
Охлаждение прибора – жидкостное.
Габаритные
размеры, мм – 525х61,3х108
Масса, кг – не
более 3,5
Минимальная наработка – 2750 ч.
Минимальное число циклов включения и выключения питающих
напряжений - 2000 циклов.
Allgemeines zur Wanderfeldröhre:
Die Wanderfeldröhre gehört zu den Laufzeitröhren.
Eine Laufzeitröhre ist eine Elektronenröhren zur Erzeugung oder -Verstärkung von Mikrowellen. Laufzeitröhren finden also ihre Anwendung in der Hochfrequenztechnik.
Bei den Laufzeitröhren sind die Entladungssyteme so konstruiert, daß Laufzeiteffekte das Funktionieren der Röhre bewirken.
Zunächst wird eine homogene Elektronenströmung konstanter Geschwindigkeit erzeugt, deren Elektronen dann einem steuernden elektrischen HF-Feld ausgesetzt werden, in dem sie je nach Startphase beschleunigt oder verzögert werden.
Bei den Langzeitröhren unterscheidet man zwischen Triftröhren und Lauffeldröhren.
In der Praxis verwendete Laufzeitröhren sind Zweikammer- und Mehrkammerklystrons, Wanderfeldröhren, Rückwärtswellenröhren und Magnetrons sowie gewisse Hybridformen wie Wanderfeldklystrons.
Die Wanderfeldröhre dient der Verstärkung elektrischer Signale. Der Elektronenstrahl wird durch ein nicht mitgezeichnetes homogenes axiales Magnetfeld, herrührend von einem auf möglichst gewicht- und raumsparende Weise gestalteten Elektro- oder Permanentmagneten, oder auch von einem periodischen Permanentfeld, fokussiert und zum Elektronenauffänger geführt. Die zu verstärkende HF-Leistung wird katodenseitig auf die Wendelleitung gekoppelt, wohingegen die verstärkte HF-Leistung kollektorseitig ausgekoppelt wird.
Wanderfeldröhren werden wegen ihrer guten Linearität (Breitbandeigenschaften) und Rauscharmut und wegen des großen Leistungsspielraumes mannigfaltig eingesetzt, z.B. in Bodenstationen für Satellitenfunk mit Dauerstrichleistungen im kW-Bereich, als Satellitenröhren (bis herab zu 20 W interessant; 650g Masse) und für Richtfunktechnik (2700 Kanäle bei 6 ... 7 GHz) sowie für die Radar-Impulstechnik mit Impulsleistungen bis zu mehreren MW. Die Wanderfeldröhre ist ein weit verbreitetes Bauteil in der Radartechnik.
Der Frequenzbereich der Verstärkung ist kleiner als 0,05 dB x MHz hoch -1 im ganzen Bereich, bei optimaler Frequenz sogar noch eine Zehnerpotenz geringer.
Die Zuverlässigkeit der Wanderfeldröhren ist groß, die Lebensdauer dieser Laufzeitröhren liegt bei Größenordnungen von 20 000 Stunden.
